RX203型线绕电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）阻值允许偏差工作温度范围（℃）RX203-60W10~5005%-55~150RX203-100WRX203-150WRX203-200W 项目检验方法性能要求电阻器主体强度10N，10s电阻器无裂纹或断裂引出端强…



RX205功率型线绕电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）工作温度范围（℃）阻值允许偏差RX205-100W1~510-55~1505%RX203-200W2~2k 项目检验方法性能要求引出端强度1.25Nm，15s帽盖无松动或脱落，∆R≤（2%R+0.05Ω）温度快…



RX712型功率型线绕电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）阻值允许偏差（%）标称阻值范围工作温度范围（℃）电阻温度系数（10-6/K）RX721-1W0.1~1kR≥10Ω：0.5、1、2、5；1Ω≤R<10Ω：1、2、5；R<1Ω：2、5E24E48-…



RX906型四端线绕电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）阻值允许偏差（%）工作温度范围（℃）耐电压（VDC）RX906-2W0.01~10.25-55~1551000RX906-3WRX906-7W 项目检验方法性能要求可焊性RoHS：（2605）℃，（50.5）s；非Ro…



RX911型线绕固定电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）阻值允许偏差（%）电阻温度系数（10-6/K）环境温度（℃）温升（℃）RX911-5W0.18~1k5、10≤250-55~155≤250RX911-7W0.22~1.5kRX911-10W0.33~2.4kRX911N-5W0.18~1k…



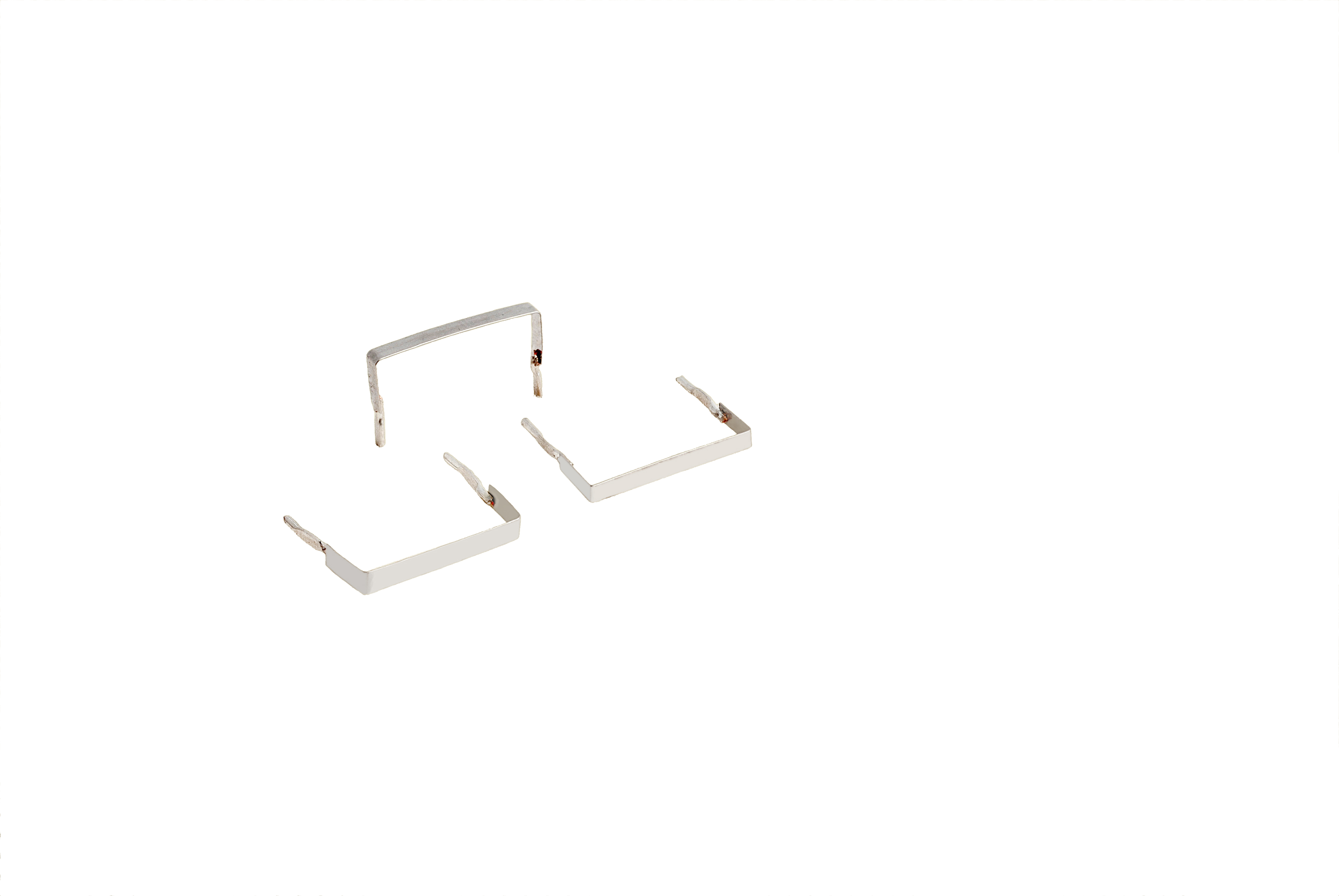

RX918型超低阻电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值（mΩ）阻值允许偏差（%）工作温度范围（℃）电阻温度系数（10-6/K）RX918-I-3W305-55~155≤250RX918-II-3W30RX918-III-3W10RX918-IV-3W18RX918-V-3W16.5RX918-VI-3W30 项目检…



RX929型超低阻电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值（Ω）阻值允许偏差电阻温度系数（10-6/K）RX929-2W0.012%5%≤40RX929-3W0.003 项目检验方法性能要求引出端强度10N，10s无机械损伤，∆R≤5R%可焊性（2355）℃，（20.5）s焊料…



产品特点：

工作噪声小、阻值稳定、温度系数小、耐热性好等优点。

产品参数：

型号及功率	标称阻值范围（Ω）	阻值允许偏差（%）	电阻温度系数（×10^-6/K）
RXG5（RX27）-2W	0.1~290	±5、±10	≤±250
RXG5（RX27）-3W	0.18~680
RXG5（RX27）-5W	0.18~680
RXG5（RX27）-7W	0.22~1.5k
RXG5（RX27）-10W	0.33~2.4k
RXG6（RX29）-5W	0.22~820
RXG6（RX29）-7W	0.39~1.5k
RXG6（RX29）-10W	0.39~2.2k
RXG6（RX29）-12W	0.51~2.7k
RXG6（RX29）-16W	0.51~3.6k

项目	检验方法	性能要求
冲击	RXG5：490m/s²，11ms，半正弦波 RXG6：294m/s²，11ms，半正弦波	无可见损伤，∆R≤±（1%R+0.05Ω）
过载	（15~35）℃，V= ，（5±0.5）s	无可见损伤，∆R≤±（1%R+0.05Ω）
意外过载试验	5、10、16倍P_R，4.5min~5.5min/电阻器开路	不燃烧
耐焊接热	（350±10）℃，（3.5±0.5）s	无可见损伤，∆R≤±（1%R+0.05Ω）
引出端强度	RXG5：10N，（10±0.5）s；RXG6：20N，（10±0.5）s	无可见损伤，∆R≤±（1%R+0.05Ω）
可焊性	RoHS：（260±5）℃，（2±0.5）s；非RoHS：（235±5）℃，（2±0.5）s	浸锡面积≥95%
稳态湿热	（40±2）℃，RH（90~95）%，500h	无可见损伤，∆R≤±（5%R+0.1Ω），R_I≥100MΩ
室温耐久性	RXG5：70℃，U_R，1.5h通、0.5h断，1000h RXG6：（15~35）℃，U_R，1.5h通、0.5h断，1000h	无可见损伤，∆R≤±（5%R+0.1Ω），R_I≥1GΩ
上限类别温度耐久性	155℃，V=，1000h	无可见损伤，∆R≤±（5%R+0.1Ω），R_I≥1GΩ
温度快速变化	-55℃~155℃，5次	无可见损伤，∆R≤±（1%R+0.05Ω）
阻值随温度变化	-55℃/20℃，20℃/155℃	≤±250×10^-6/K
温升	（15~35）℃，U_R	∆T≤250℃
耐电压	700V_AC，（60±5）s	无击穿和飞弧现象

质量等级：军品/普军

产品应用：

主要用在低频交流电路中，作用为降压、分流、负载、反馈、转能等，广泛用于航空、航天、船舶、兵器、汽车行业、工业等领域。

RXG5、RXG6.pdf

RXG5、RXG6型线绕固定电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率标称阻值范围（Ω）阻值允许偏差（%）电阻温度系数（10-6/K）RXG5（RX27）-2W0.1~2905、10≤250RXG5（RX27）-3W0.18~680RXG5（RX27）-5W0.18~680RXG5（RX27）-7W0.22~1.5kRXG5（RX27）…



RXG13型线绕电阻器

产品特点：工作噪声小、阻值稳定、温度系数小、耐热性好等优点。产品参数：型号及功率阻值范围（Ω）工作温度范围（℃）阻值允许偏差RXG13-50W/60W0.01~10k-55~+2005%RXG13-80W0.02~10kRXG13-100W/120W0.02~10kRXG13-150W/200W0.035~10kRXG13-300W/400W0.065~10kRXG13-60…



项目	检验方法	性能要求
电阻器主体强度	10N，10s	电阻器无裂纹或断裂
引出端强度	20N，10s	无机械损伤，∆R≤±（2%R+0.05Ω）
温度快速变化	-55℃~150℃，2次循环	无机械损伤，∆R≤±（2%R+0.05Ω）
振动	10Hz~500Hz，0.35mm或50m/s²，23min	无机械损伤，∆R≤±（2%R+0.05Ω）
恒定湿热	（40±2）℃，RH（90~95）%，96h	无机械损伤，∆R≤±（2%R+0.05Ω）
耐久性	（25±10）℃，U_R，1000h	漆层无脱落，标志清晰，∆R≤±（10%R+0.05Ω）
绝缘电阻	100V_DC	R_I≥1GΩ
耐电压	500V_AC	无击穿或飞弧

项目	检验方法	性能要求
引出端强度	1.25N·m，15s	帽盖无松动或脱落，∆R≤±（2%R+0.05Ω）
温度快速变化	（-55~150）℃，2次循环	无机械损伤，∆R≤±（5%R+0.05Ω）
振动	（10~500）Hz，0.35mm或50m/s²，23min	无机械损伤，∆R≤±（5%R+0.05Ω）
恒定湿热	（40±2）℃，RH：90%~95%，96h	无机械损伤，∆R≤±（5%R+0.05Ω）
耐久性	（25±10）℃，U_R，1000h	漆层无脱落，标志清晰，∆R≤±（10%R+0.05Ω）

型号及功率	标称阻值范围（Ω）	阻值允许偏差（%）	标称阻值范围	工作温度范围（℃）	电阻温度系数（×10^-6/K）
RX721-1W	0.1~1k	R≥10Ω：±0.5、±1、±2、±5； 1Ω≤R<10Ω：±1、±2、±5； R<1Ω：±2、±5	E24 E48	-55~275	R<10Ω，由线材保证；R≥10Ω，≤100×10^-6/K
RX721-1.5W	0.1~1k
RX721-2W	0.1~2k
RX721-3W	0.1~3.9k
RX721-4W	0.1~4k

项目	检验方法	性能要求
可焊性	RoHS：（260±5）℃，（5±0.5）s 非RoHS：（235±5）℃，（5±0.5）s 浸入深度（距元件主体）： mm	浸锡面积≥95%
电阻温度系数	-55℃~150℃	R<10Ω，由线材保证；R≥10Ω，≤100×10^-6/K
恒定湿热	（40±2）℃，RH：（90~95）%，96h	无机械损伤，∆R≤±（0.5%R+0.05Ω）
温度变化	（-55~150）℃，3次循环
机械强度	振动：50Hz，150m/s²，30min 扫频：（55~500）Hz，150m/s²，13min 冲击：500m/s²，半正弦波：18次
引出端强度	拉力：Φ0.6：10N；Φ0.8：20N；10s；扭转：180°，2次	无断裂或松动，∆R≤±（0.2%R+0.05Ω）
寿命	（25±10）℃，U_R，1000h	∆R≤±（5%R+0.1Ω）
室温耐久性	（25±10）℃，U_R，96h	∆R≤±（1%R+0.05Ω）

项目	检验方法	性能要求
可焊性	RoHS：（260±5）℃，（5±0.5）s；非RoHS：（235±5）℃，（5±0.5）s 浸入深度（距元件主体）： mm	浸锡面≥95%
表面温升	（15~35）℃，U_R	≤200℃
耐久性	U_R，70℃，1.5h通电，0.5h断电，1000h	∆R≤±5%R
振动	（10~500）Hz，1.5mm或200m/s²，在每一轴线上的扫频次数为20次	无机械损伤，∆R≤±2%R
温度循环	（-55~+155）℃，5次循环	∆R≤±2%R
耐焊接热	（260±5）℃，（5±1）s，浸入深度（距元件主体）：mm	无可见损伤，标志清楚，∆R≤±2%R
耐电压	1000V_DC，（60±5）s	无击穿，飞弧现象，漏电流≤5mA
恒定湿热	（40±2）℃，RH（）%，96h	无可见损伤，标志清楚，∆R≤±5%R，R_I≥100MΩ

型号及功率	标称阻值范围（Ω）	阻值允许偏差	工作温度范围（℃）
RX203-60W	10~500	±5%	-55~150
RX203-100W
RX203-150W
RX203-200W

型号及功率	标称阻值（mΩ）	阻值允许偏差（%）	工作温度范围（℃）	电阻温度系数（×10^-6/K）
RX918-I-3W	30	±5	-55~155	≤±250
RX918-II-3W	30
RX918-III-3W	10
RX918-IV-3W	18
RX918-V-3W	16.5
RX918-VI-3W	30

型号及功率	阻值范围（Ω）	工作温度范围（℃）	阻值允许偏差
RXG13-50W/60W	0.01~10k	-55~+200	±5%
RXG13-80W	0.02~10k
RXG13-100W/120W	0.02~10k
RXG13-150W/200W	0.035~10k
RXG13-300W/400W	0.065~10k
RXG13-600W	0.08~10k
RXG13-500W/750W	0.12~10k
RXG13-1000W	0.16~10k
RXG13-1200W/1500W	0.25~10k
RXG13-2000W	0.35~10k
RXG13-2500W	0.4~10k

型号及功率	标称阻值范围（Ω）	阻值允许偏差（%）	工作温度范围（℃）	耐电压（V_DC）
RX906-2W	0.01~1	±0.25	-55~155	1000
RX906-3W
RX906-7W

型号及功率	标称阻值范围（Ω）	阻值允许偏差（%）	电阻温度系数（×10^-6/K）	环境温度（℃）	温升（℃）
RX911-5W	0.18~1k	±5、±10	≤±250	-55~155	≤250
RX911-7W	0.22~1.5k
RX911-10W	0.33~2.4k
RX911N-5W	0.18~1k
RX911B-10W	0.18~680

项目	检验方法	性能要求
引出端强度	10N，10s	无机械损伤，∆R≤±5R%
可焊性	（235±5）℃，（2±0.5）s	焊料润湿引出端并能自由流动
温升	U_R，1h	电阻器表面最热点温度≤180℃
过载	3.16U_R，5s	无机械损伤，∆R≤±5R%
温度变化	-55℃~125℃，3次循环	无机械损伤，∆R≤±5R%
耐焊接热	（260±5）℃，5s；浸入深度：距离电阻平面（1~1.5）mm	无机械损伤，∆R≤±5R%
机械强度	振动耐久性：10Hz~500Hz，98m/s²，6h 冲击：490m/s²，11ms，半正弦波	无机械损伤，∆R≤±5R%
室温耐久性	（25±10）℃，U_R，240h	无机械损伤，∆R≤±5R%
